Поверхностному упрочнению подвергаются стальные пресс-формы для литья цветных металлов под давлением и для горячего деформирования различных размеров и конфигураций. Наиболее эффективное упрочнение происходит при применении ионно-вакуумной (плазменной) технологии химико-термической обработки.
Упрочнение методом ионного азотирования комплексно улучшает характеристики металлических поверхностей: в несколько раз увеличивается твердость поверхностного слоя, износостойкость, разгаростойкость, снижается налипание литьевого материала. В результате обработки эксплуатационный ресурс пресс-форм для литья цветных металлов под давлением достигает 100 тысяч циклов, а для горячего деформирования увеличивается как минимум в несколько раз и в зависимости от конфигурации изделий достигает 10-20 тысяч циклов.

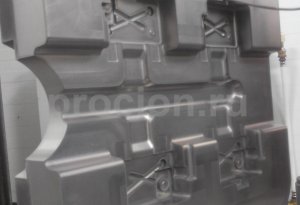

Инженеры компании ООО “Ионные Технологии” отработали технологию упрочнению сложноконтурных пресс-форм используемых для изготовления радиаторов охлаждения, вентиляторов и различной электротехнической продукции для промышленно-производственной группы ИОЛЛА (г. Пермь) Упрочняемые детали были выполнены из сталей 4Х5МФС/1.2343, 4Х5В2ФС.
 |

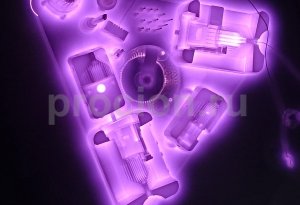

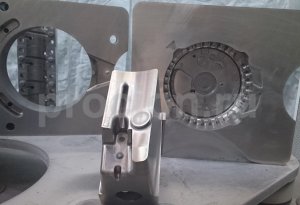

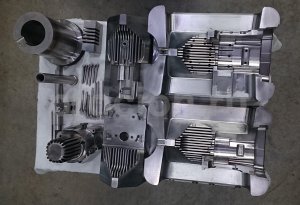

| Рисунок 1. Расположение деталей в установке до (а) и во время (б) режима ионного азотирования |
Азотирование пресс-форм для литья цветных металлов под давлением и для горячего деформирования, выполненных из сталей 4Х5МФС / 1.2343, Cr5MoSiV и 4Х5В2ФС / X40CrMoV5-1 позволило снизить адгезионные свойства рабочих поверхностей (налипание литьевого материала), увеличить эксплуатационный ресурс и разгаростойкость пресс-форм.
Таблица 1. Характеристики азотированного слоя на стали 4Х5МФС
| 4Х5МФС | |
| Поверхностная твердость HV 5, кгс/мм2 | 950 - 1050 |
| Поверхностная микротвердость HV 0.1, кгс/мм2 | 1000 - 1070 |
| Глубина слоя по микроструктуре hm, мм | 0,19 - 0,20 |
| Глубина слоя по микротвердости hс, мм | 0,18 - 0,20 |
| Толщина нитридной зоны, мкм | 10-13 |
| Хрупкость по шкале ВИАМ | I балл, не хрупкий |
 |
| Рисунок 2. Микроструктура азотированного слоя на стали 4Х5МФС |
 |
| Рисунок 3. График распределения микротвердости по глубине азотированного слоя на стали 4Х5МФС |
В результате обработки по технологии ионно-плазменного азотирования эксплуатационный ресурс пресс-форм для литья цветных металлов под давлением и для горячего деформирования увеличился, в настоящий момент проходят производственные испытания.
Среди методов поверхностного упрочнения, именно технология упрочнения стали в тлеющем разряде является самым современным и передовым. Внедрение и применение ионной химико-термической обработки на машиностроительных предприятиях является лучшим способом оптимизации технологических процессов, снижения издержек производства и повышения качества выпускаемой продукции.
Невысокая стоимость оборудования ионного азотирования, экономичность и безотходность самого процесса, высокое качество упрочнения поверхностей, все это, позволяет решать на производствах принципиально новые технические задачи при умеренных инвестициях.
